MOS管RDSON测试方法

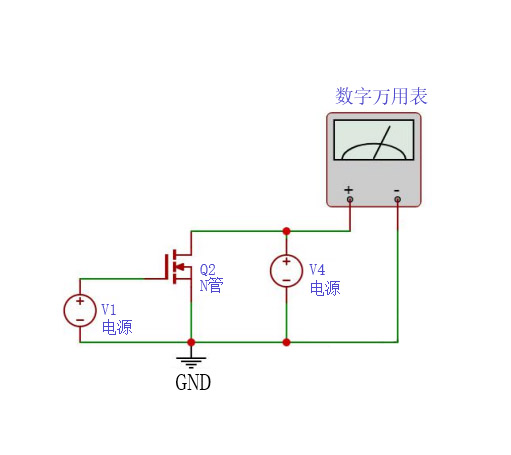

步骤: 1、按左图接线，

2、V1电源设为10V,

3、V2电源设为5V以内，限流设为200mA，

4、V4通电，V1 通电，使 MOS 管导通，用万用表测MOS管DS 之间压降△VDS，

5、公式算得：RDSON(VGS=4.5V)=△VDS÷200mA

6、测RDSON(VGS=4.5V)，把V1设4. 5V即可。

注: 1、 万用表两表笔尽快靠近mos，

2、注意单位转换，

3、测试过程中，如果 mos 不怎么发热，限流可以设为 500mA 或 1A 来提高测试的精度。
